Laser-Schweißgerät des schnelle Geschwindigkeits-Edelstahl-YAG

Vorteile:

1) Schnelle Geschwindigkeit, hohe Tiefe und fast keine Deformation.

2) Im Raum oder in den Sonderbedingungen für die schweißende und schweißende Ausrüstung. zum Beispiel ein einfacher Laser durch das Magnetfeld. der Strahl wird nicht ausgeglichen; Laser in einem Vakuum, in einer Luft und in etwas Gas in der Umwelt konnte das Löten anwenden und führte das Glas oder transparentes Material strahlen zum Schweißen;

3) Kann das schwierige Schmelzmaterial, wie das Titan, der Quarz etc. schweißen. Kann das Isomerismmaterial mit guter Qualität schweißen.

4) Dichte der hohen Leistung nach Laser-Fokus. Wenn Werkstückschweißen der hohen Leistung, Tiefenverhältnis das 5:1 sein kann, klass kann bis zum 10:1 sein

5) Kann für verwendet werden minisize Schweißung. Das Laserstrahl wird zu einem Licht fokussiert und die genaue Positionierung kann in der Massenproduktion verwendet werden, automatisierte ein Stückchen herein macht. die Gruppe des Schweißens;

6) Zu geschweißte unzugängliche Bereiche sein, solch ein Langstreckenschweißen, Kontakt mit Flexibilität.

Maschine schloss Teildetails ein

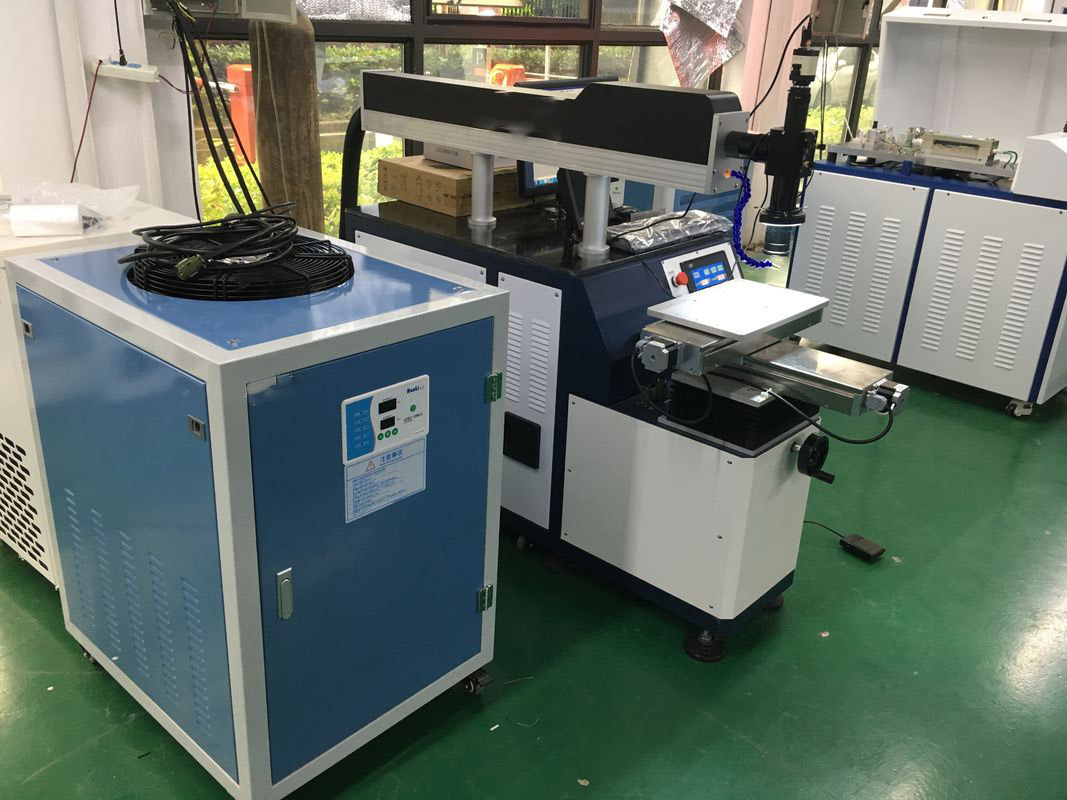

Diese Ausrüstung bestand Lasersendern (Vergoldenkammer), Laser-Stromversorgung, Kühlsystem, Navigationsanlage Lasers, Fokussystem, Zweiachsenverknüpfungssystemen, dem industriellen PC-Kontrollsystem, AUS CCD-Monitorsystem, etc.

Technischer hauptsächlichstandard der Maschine

1) Laser-Stromversorgung

Laser-Macht des Hauptstromkreises oder des Stromkreises, ausgelöst durch den Steuerstromkreis oder Stromkreis, die Schutzschaltung, mit einem Strom und Verkehrsschutzgerät, der Strom, die Breite und Frequenz wird übertragen. die Macht hat auch die Wellenfunktionen kann auf Bedarf basieren, die Ausgangssignale, für zu gründen verschiedene bronzierende Materialien gemacht. die Befugnis des Gremiums der gegenwärtigen Operation und der Breite und die Frequenz, die Arbeit dieser Funktion. seine spezifischen Indikatoren, wie folgt:

Eingangsleistungsspg.versorgungsteil: dreiphasig/50Hz/40A 380v±5%

Stromversorgungsbewertung: 15KW

Impuls, der gegenwärtiges 0-500A bearbeitet

Stromversorgungsinstabilitätsgrenze: ≤ ±5%

2) Lasersender:

Die Lasersender nimmt langen Lebenszeitporzellanhohlraum vom Vereinigten Königreich an (Hochleistung, gute Wärmestabilität, widerstehen ätzender, hoher Umwandlung des Fotostroms. Guter Strahlnmodus, kann erzielen, um zu arbeiten fortzufahren), Doppelxe-lampe und einzelner Laser-Hohlraum.

3) Kühlsystem

Lasersender sollten mit reinem Wasser von sein destillieren Wasser.

Kühlsystem der Wassertemperatur, wegen der Polizei und der Schutzfunktion.

Zirkulation auf die kühle Art:

Temperaturüberwachungsbereich: 20-25°C

Temperaturbeständigkeit: ±10c

Kühlwasserstrom: 20-35L/min

Ausfallschutz: Die Laser-Energie mit einer Kette zu fließen, um sich zu schützen und wärmerem Schutz

Abkühlende Energie: 5P

Für den Gebrauch von Wasserschutz: >3-monatig

4) Navigationsanlage Lasers:

Benutzt ein Halbleiter-Laser-Licht als Anweisungen für ein optisches System von Normen und von Arbeit, um Position anzuzeigen.

5) Optisches und Fokussystem:

Nehmen Sie einzelnen Laser-Ertrag an und Fokus F=100mm (f=80/120/150mm optional) schweißen

Faculagröße: 0.2-1.5mm, Match das illume System und das gleiche Achsengasschutzgerät.

6) CCD-Monitorsystem:

Nehmen Sie das gleiche Achsenmonitorsystem, (Match 9,2" Schwarzweiss-LCD), 20mal als große Mehrfachverbindungsstelle an.

Anwendung:

Anwendung industriell: Für Mobilkommunikationsindustrie, die Künste und das Handwerk und Juwelen und elektronische Bauelemente, Sensor-Auftritt, Präzisionsmaschinerie, Hardware, Ersatzteile für Auto, etc.

Anwendungsmaterial: Der Edelstahl, unlegierter Stahl, legierter Stahl: Schweißen und Edelstahl, Stahl- zwischen dem Schweißen und kohlenstoffarmen Stahl dem aus rostfreiem Stahl, Stahl--310 316 Edelstahl, legiertes dem Stahl und 347 dem Nickel, verschiedene Niveaus des Nickels, Titan, Nickel, Zinn, Kupfer, Aluminium, Niobium, Gold, Silber des Metalls oder das gleiche Metall für das Schweißen legieren. Kupfer und Nickel, Titan, Kupfer und Nickel, Titan, Titan, Molybdän, Messing, Kupfer und kohlenstoffarmer Stahl, Kupfer, Metall für das Schweißen.

Anwendungsfall: Laser-Schweißgerät ist in den Handybatterie-Metalloberteilen, Schweißen, Glasrahmenschweißen, das Tastaturschweißen, Silikonstahlschweißen und Edelstahl am Schweißen, Möbel und Vakuum, Schale, Schüssel, der Türgriff und die Zündkerzen, Filter, Fett, ein Heizungsrohr, etc. weitverbreitet.

Leistungsparameter

Arbeitsbereichanforderung:

1) Verwendet in der Raumtemperatur

2) Stromversorgungsstromanforderung: Dreiphasen-380V; 50Hz.

3) Stromversorgungsnetz: ± 5%, die Schwankung in Übereinstimmung mit internationalem Netzwerk. ein 5% weiterer Umfang und mit einem automatischen, ununterbrochenen Fluss.

4) Nahe der Installation sein sollte nicht starke elektromagnetische Störung. die Installation vermeiden vorbei einen Radiosender oder ProdukteinführungsRelaisstationen.

5) Seine Grundlagen weniger als der Erschütterungsumfang: 50um, weniger als 0. 05g ist weniger als zu vermeiden 3., solche vielen Werkzeugmaschinenausrüstungen nahe auszurotten.

6) AusrüstungsPlatzbedarf, zu garantieren, dass es keinen Rauchstaub gibt, vermeidet und Schleifstaubmetall für ernstes Arbeitsumfeld.

7) Etwas von der Umwelt sollten, statisch den Boden und die Verstärkung des Schildes, des etc. zu verhindern sein.

8) Arbeit des Wassers, zum der Wasserqualitätsnachfragen abzukühlen, um zu verwenden, Wasser zu destillieren oder möglicherweise benutzt Leitungswasser und Mineralwasser nicht für ein Ion des überstehenderen Materials oder anderes Mineralwasser.

Proben dieses Maschinenlaser-Schweißens als Referenz:
